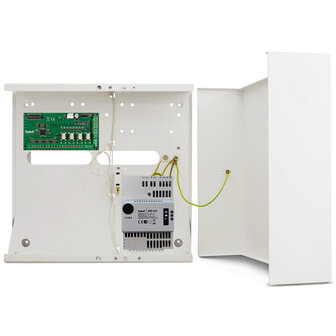

De INT-PP is voor uitbreiding van het systeem met 8 bekabelde zones en 8 programmeerbare relais / OC uitgangen. De uitbreidingsmodule is ontworpen voor gebruik met INTEGRA en INTEGRA Plus alarmsystemen, als ook voor het ACCO-NT toegangscontrole systeem. Voor gebruik met de INTEGRA Plus systemen ondersteund deze module ook de 3EOL configuratie. De INT-PP kan zowel 12V worden aangesloten als ook gevoed via de APS-412 voeding, waardoor deze "Intelligent" wordt.
De APS-412 geschakelde voeding met OPU4 kunststof kast is ontworpen voor 12VDC gevoede apparaten en is voorzien van een speciale eenvoudige aansluiting voor het gebruik met de INT-E, INT-PP, INT-O, INT-R, INT-ADR en ACCO-NT van SATEL. AC uitval en accu laag meldingen worden dan via deze aansluiting doorgegeven aan het alarmsysteem.
INT-PP
- ondersteuning voor:
- NO, NC
- EOL, 2EOL/NO, 2EOL/NC
- 3EOL (alleen INTEGRA Plus)
- ondersteuning voor het aansluiten van tril en rolluik detectoren
- systeem uitbreiding met 8 zones
- systeem uitbreiding met 8 uitgangen:
- 4 OC type uitgangen
- 4 relais uitgangen
- mogelijkheid om op de RS-485 bus aan te sluiten (firmware update via de bus)
APS-412
- voldoet aan de EN50131-6 Grade 2
- hoge efficiënte 12 V DC geschakelde voeding, zonder dat deze een transformator behoeft
- 3A totaal uitgangsvermogen
- kortsluiting en overbelasting beveiliging
- ontworpen voor gebruik met een gesloten lood-zuur accu
- stroom gecontroleerd accu laadcircuit
- accu diep ontladingsbeveiliging
- 3 OC uitgangen voor supervisie
- optische indicatie voor de voeding, accu en overbelasting status
- hoorbaar storingssignaal
- speciale aansluiting voor het gebruik met nieuwe SATEL modules
- DIN rail montage 35 mm
| Voedingsvoltage: |
12 VDC |
| Stand-by verbruik: |
35 mA |
| Max. verbruik: |
150 mA |
| +12V uitgangsbelasting: |
2,5 A / 12 V DC |
| Relais uitgangsbelasting: |
2 A / 24 V DC |
| OC uitgangsbelasting: |
50 mA / 12 V DC |
| Maximale luchtvochtigheid: |
93±3% |
| Bedrijfstemperatuur: |
-10 °C...+55 °C |
| Milieuklasse conform de EN50130-5 |
II |
| Afmetingen print: |
140 x 68 mm |
| Afmetingen behuizing: |
320 x 305 x 110 mm |
| Gewicht: |
80 g |
| Security Grade conform EN 50131 (zonder voeding): |
Grade 3 |
| Security Grade conform EN 50131 (met APS-412 voeding): |
Grade 2 |
| Gecertificeerd: |
ja |
